达索SIMULIA公司是世界知名的计算机仿真行业的软件公司,其主要业务为世界上著名的非线性有限元分析软件Abaqus进行开发、维护及售后服务。 2005年5月,前Abaqus软件公司与世界知名的在产品生命周期管理软件方面拥有先进技术的法国达索集团合并,共同开发新的模拟真实世界的仿真技术平台SIMULIA。SIMULIA不断吸取新的分析理论和计算机技术,领导着全世界非线性有限元技术和仿真数据管理系统的发展。 目前产品线包括统一的有限元技术(Unified FEA)、多物理场分析技术(Multiphysics)和仿真生命周期管理平台(Simulation Lifecycle Management)三部分内容。Abaqus软件已成为国际上先进的大型通用非线性有限元分析软件,被全球工业界广泛接受,并引领制造业真实模拟世界的仿真技术平台的发展! 达索SIMULIA公司的总部位于美国罗德岛州普罗维登斯市布朗大学旁,在北美、欧洲、亚太地区有40多个分公司或代表处,在美国、法国、印度、中国等地建有6个研发中心。



Abaqus/CAE是Abaqus公司新近开发的Abaqus软件的前后处理系统,它汲取了三维CAD软件的优点,同时与Abaqus求解器紧密结合。

Abaqus/CAE具有以下的特点:


现代三维CAD造型软件的建模方式,直接考虑部件之间的装配关系

参数化建模方法,便于修改设计,寻找更佳的设计方案;

强大的模型管理手段,为各种复杂实际工程问题的建模和仿真提供了方便;

独有的接触模块,可以方便地为实际工程中的各种接触问题建模;

全面支持从零件级到系统级的分析,使结构的模拟过程在统一的平台下实现。


求解器性能



Abaqus可以方便的处理各种线性和非线性问题,包括机构运动的模拟。
对于线性问题,从简单的零部件到目前大的模型,Abaqus都可以非常容易的处理。
对于非线性问题,Abaqus软件具有非常明显的优势。其非线性处理功能涵盖材料非线性、几何非线性和接触非线性等各种非线性问题。
Abaqus/Standard是一个通用分析模块,它能够求解广泛的线性和非线性问题,包括结构的静态、动态、热和电响应等。对于通常同时发生作用的几何、材料和接触非线性问题,Abaqus采用自动控制技术处理。Abaqus拥有CAE工业领域广泛的材料模型,它可以模拟绝大部分工程材料的线性和非线性行为,而且材料可以和单元任意的组合,用于任何合适的分析类型。 Abaqus/Explicit是一个显式动力学分析模块,它利用显示积分技术求解动力学方程。该模块适合于分析如碰撞、冲击和爆炸这样短暂、瞬时的动态事件。同时,对高度非线性问题的处理也非常有效,包括模拟加工成形过程中接触条件改变的问题。 由于Abaqus/Standard(通用程序)和Abaqus/Explicit(显式积分)同为Abaqus公司的产品,它们之间的数据传递非常方便,可以很容易地考虑静力和动力相结合的情况。 Abaqus软件的求解器是智能化的求解器,可以处理其它软件不容易收敛的非线性问题。Abaqus软件的计算收敛速度较快,而且收敛过程和计算参数均可以由求解器自动控制,因此更加容易操作和使用。

    综合起来,Abaqus软件具有:
 比其他通用有限元软件更多的单元种类,单元种类达562种,提供了更多的选择余地,并更能深入反映细微的结构现象和现象间的差别。除常规结构外,可以方便地模拟管道、接头以及纤维加强结构等实际结构的力学行为;
 更多的材料模型,包括材料的本构关系和失效准则等,仅橡胶材料模型就达16种。除常规的金属弹塑性材料外,还可以有效地模拟高分子材料、复合材料、土壤、岩石和高温蠕变材料等特殊材料。Abaqus还提供灵活强大的用户自定义接口,用户可以使用Fortran语言来开发自己的材料模型;
 更多的接触和连接类型,可以是硬接触或软接触,也可以是Hertz接触(小滑动接触)或有限滑动接触,还可以处理双面接触或自接触。在接触面上,还可以考虑摩擦和阻尼的情况。上述选择提供了方便地模拟密封,挤压,等工程实际结构的手段; 

  Abaqus的疲劳和断裂分析功能,概括了多种 断裂失效准则,对分析断裂力学和裂纹扩展问题非常有效; 

     隐式和显式求解器无缝集成,同为Abaqus公司的产品,单元类型和命名一致,用户可以根据实际得情况,灵活得选择求解器,并且方便的在两种求解器之间进行转化。
     Abaqus软件的强大的线性和非线性分析功能决定了Abaqus软件非常适合于应用到设计过程当中。 从初步的线性分析到深入的非线性分析,从简单的零件级分析道复杂的系统级分析,从静力学分析到动力学分析,都可以在Abaqus分析平台下完成。


ABAQUS/Standard(通用程序)

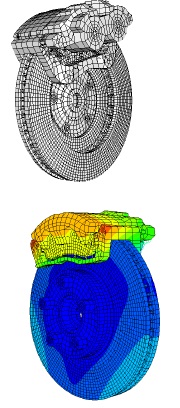

–主要用于稳态,准静态,变化相对缓慢的线性和非线性力学分析–拥有庞大的模型库:单元、材料、求解过程           1494409832118961.jpg

–可通过拉格朗日公式构建大多数材料和结构
–运用欧几里得原理计算热传导和对流问题
–结构的声学研究
–耦合分析
–热机械平衡的原理(热固耦合)
–热电(焦耳加热)原理进行分析(热电耦合)
–压电性能(电固耦合)
–流体流动变形和渗透的特性(流固耦合)






ABAQUS/Explicit(显式积分)
–主要针对瞬态(<1秒)高度非线性动力学问题  1494410053479244.jpg

–模拟各种接触边界条件
–模拟各种的载荷条件(包括各种爆炸载荷
–直观的动态过程
–运用ALE技术创建自适应网格
–热固分析
–流固分析
